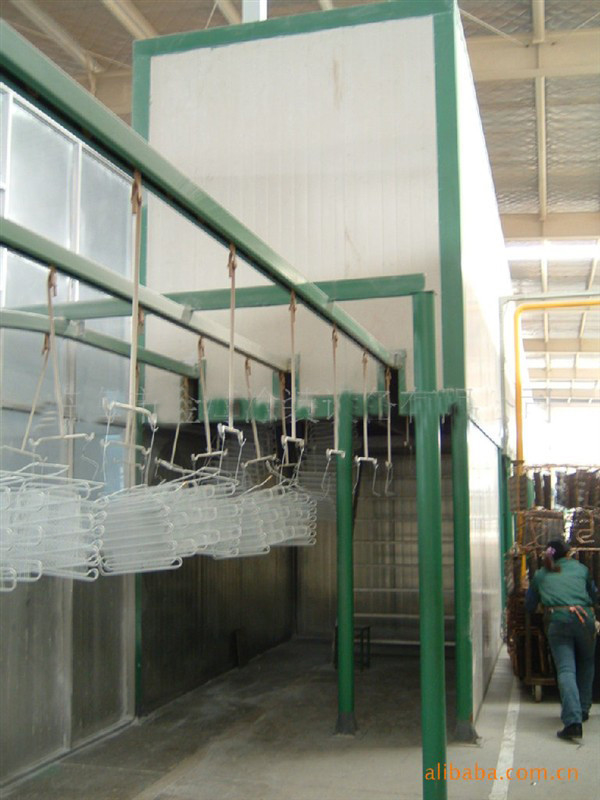

냉장고 기화기, 콘덴서를 위한 공장을 코팅하는 매뉴얼 분사 분말

제품 설명

냉장고 기화기, 콘덴서를 위한 공장을 코팅하는 매뉴얼 분사 분말

분말 스프레이 라인 / 파우더 코팅 플랜트 / 분말 코팅 라인

1. 콘덴서, 제조 냉장고 기화기의 설계를 합니다

2. 파이프라인 최대 디멘션 (L × D × H) 밀리미터 : 4000 × 200 × 2000

3. 최대 제조 공정에 있는 제품 중량 : 50 킬로그램보다 작거나 같습니다.

냉장고 기화기, 콘덴서를 위한 분말 스프레이 페인트 코팅 라인

제조 냉장고 기화기, 콘덴서를 위한 스프레이 생산 라인 전문적 디자인

1. 냉각 장치 전기영동 스프레이 생산 가입자 회로, 냉장고 기화기, 콘덴서로 설계하고 제조합니다

설계 기초

1.1 제조 공정에 있는 제품 타입 :냉동기 증발기, 콘덴서

1.2, 파이프라인 최대 디멘션 (L × D × H) 밀리미터 : 4000 × 200 × 2000

1.3, 최대 제조 공정에 있는 제품 중량 : 50 킬로그램보다 작거나 같습니다.

1.4, 장비를 운반하는 제조 공정에 있는 제품 : 체인 구조는 자동 라인을 보류했습니다

1.5, 스프레이 모드 : 매뉴얼 스프레이

1.6, 분말 공정 : 유출을 필터링하기 ;

2, 프로세스 개요

전체 코팅 라인은 3개의 부분으로 구성됩니다 : 자동 송전선, 경제적이고 환경적으로 우호적 분말 코팅 부스, 에너지 절약형 경화로.

2.2.1, 재활용과 파우더 부스 ; 필터 복원 유닛 2가 설정하는 6전지 ; 펄스-젯 카트리지 청소 재활용을 사용하기. 야외 배출, 운영과 색상 변화 ;

2.2.2, 경화로 구조물 다리 U-노 ; 다리 노, 열교환기, 환기 순환 팬, 열 순환 덕트, 배기관, 프레임부 ;

건조 터널 절연 보드 국회 샌드위치 구조. 열풍 순환과 건조 터널 난방.
히팅 챔버는 상자의 하부에 제공됩니다.

200 'Ｃ의 건조 터널 기온을 치료할 때, 기온은 끊임없이 조정되고, 가장 높은 온도 최고 220까지 'Ｃ 양생일 수 있습니다. 최고 210까지 'Ｃ 디자인을 가열시키기 위한 40 분까지 건조 터널 히팅 시간.

뜨거워지 실내 장비 유지와 설치미술을 용이하게 하기 위한 선풍기 점검구와 열교환기 점검구와 건조 터널 히팅 챔버.

2.2.3, 작업 :

다리 경화로 : 제조 공정에 있는 제품의 연속적인 경화와 가온의 수집이 열 일출 효과를 방지하거나 최소화하기 위해, 방송되기 때문에 ;

열교환기 : 제조 공정에 있는 제품의 경화를 장려하고 가속화하기 위한 뜨거운 공기 순환의 난방을 위해 ;

열기 순환 팬 : 를 위해 냉각 공기의 경화 뒤에 선풍기를 통한 발견되 그리고 나서 열교환기를 강요받는다는 것 입니다 뜨거워지고 경화로로 공급되,와 통과하여 분배관,와 경화로에서 고르게 분포되 새로운 근로자들입니다 ;

열 순환 도관 : 열을 누출에서 막기 위해 공기의 흐름을 통제하세요 ;

배기관 : 야외인 것을 위한 지향성인 파이프 배출을 통한 터널 로 배기 가스의 입에서 일출 효과 ;

2.2.4 가공처리하세요 :

분말 생산 라인 : 적하 지침서 → 예열 → 분말 코팅 → 경화 (약 20 분) → 냉각 → 설명서 언로드 ;

근본적 투자를 최소화하는데 사용된 신품 구입시의 부품의 성능을 보증하는 전제에서.
