상세 정보 |
|||
| 애플리케이션: | 식거나 가열되기 | 냉각 용량: | 67KW~421KW |
|---|---|---|---|
| 냉각제: | R22 | 전원 공급기: | 380v-50hz-3ph |
| 콘덴서: | 샐과 튜브형 | 열기 회복: | 선택적입니다 |
| 증명서: | CE | 압축기: | 스크류형 * 1 |
| 냉각 형태: | 냉각된 물 | ||
제품 설명

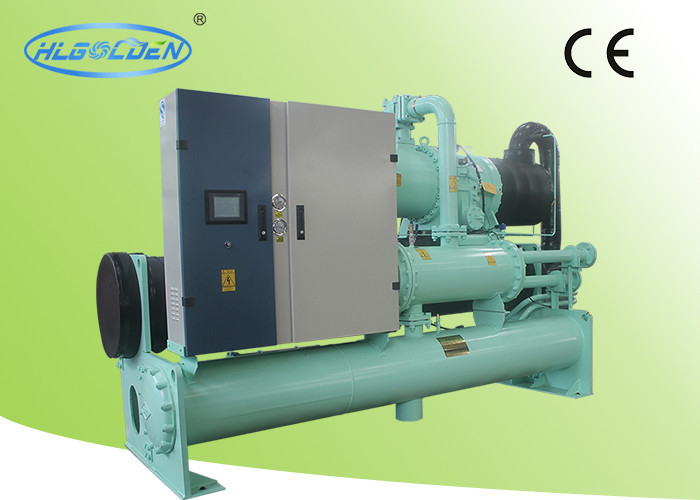

상업적 수냉각（의） 에어콘, 해안포와 튜브형
애플리케이션 :
전해도금시키는 하드웨어, 진공증착, 레이저 칼빙, 프라스틱 제품, 전자, 화학 산업, 식료품 보존, 초음파 세척 기타 등등 산업.
특징 :
1. 냉각수 온도는 Ｅ를 울렸습니다 : -5' Ｃ ~ 5' Ｃ.
2. 가득 찬 CE 디자인 준수
3. 상등품과 믿을 만한 압축기 - 안정적인 성능과 긴 수명을 보증합니다.
4. 고능률 외피 콘덴서와 증발기 -- 낮은 전기적 소모로 조용한 우수한 냉각.
5. 세이프티 패키지 - 전류 과부하 보호기, 높고 낮은 압력 스위치, 전자적 시간 딜레이어, 고장 디스플레이 시스템.
6. 작동하도록 쉽 - 'Ｆ 또는 'Ｃ에서의 마이크로프로세서와 터치 스크린, 온도 제어를 갖춥니다.
성분 도입 :
- 압축기 : 코플랜드, 히다찌, 다이킨, DANFOSS, HANBELL은 이용 가능합니다.
- 전자 소자 : 쉐나이더
- 콘덴서와 증발기 : 원통관형.
상술 :
| 모델 HLWD~ | 70SM | 90SM | 120SM | 175SM | 205SM | 240SM | 280SM | 340SM | 420SM | |
| 70SMR | 90SMR | 120SMR | 175SMR | 205SMR | 240SMR | 280SMR | 340SMR | 420SMR | ||
| 평가된 냉각 용량 | X1000 킬로칼로리 / Ｈ | 57.4 | 78.2 | 102.7 | 149.5 | 176.2 | 203.7 | 242.6 | 288.8 | 361.6 |
| KW | 67 | 91 | 119 | 174 | 205 | 237 | 282 | 336 | 421 | |
| 범용 동기 송수신 회로 | 19.0 | 25.8 | 33.9 | 49.4 | 58.3 | 67.4 | 80.2 | 95.5 | 119.6 | |
| 입력 전원 | KW | 23.0 | 30.3 | 38.0 | 55.2 | 62.2 | 72.0 | 87.3 | 101.4 | 124.8 |
| Comp.Input Power*Qty (kw) | 23.0x1 | 30.3x1 | 38.0x1 | 55.2x1 | 62.2x1 | 72.0x1 | 87.3x1 | 101.4x1 | 124.8x1 | |
| Comp.Current (A) | 38.6 | 50.9 | 63.8 | 92.8 | 104.5 | 121.0 | 146.8 | 170.4 | 209.9 | |
| 전원 공급기 | 3 -380V-50HZ | |||||||||
| 보호 소자 | 단계 복귀 보호, 단계 부족 보호, 과부하 전류 보호, 방출 공기 온도 보호, Low&High 압력 보호, 낮은 템프 보호, 수류 보호. |
|||||||||
| 냉각 회로의 수 | 1 | |||||||||
| 용량 제어 (%) | 0,66,100 | |||||||||
| 냉매 충진량 (킬로그램) | 21 | 28 | 35 | 49 | 55 | 62 | 75 | 90 | 110 | |
| 콘덴서 | 샐과 튜브형 | |||||||||
| 물 측면 맥스 압력 (MPa) | 1 | |||||||||
| 콘덴서 (인치)에 대한 Dia.of 파이프 | 2" | 2-1/2" | 3" | 3" | 3" | 4" | 4" | 5" | 5" | |
| 냉각수 순환량 (m3/h) | 15.4 | 20.8 | 27.1 | 39.4 | 45.9 | 53.1 | 63.5 | 75.2 | 93.8 | |
| 콘덴서 수압 드롭 (kPa) |
37 | 42 | 41 | 47 | 47 | 45 | 45 | 46 | 46 | |
| 증발기 | 샐과 튜브형 | |||||||||
| 물 측면 맥스 압력 (MPa) | 1 | |||||||||
| 증발기 (인치)에 대한 Dia.of 파이프 | 2" | 2-1/2" | 3" | 3" | 3" | 4" | 4" | 4" | 5" | |
| 55% 글리콜 흐름 체적 (m3/h) | 12.5 | 17.0 | 22.3 | 32.5 | 38.3 | 44.3 | 52.8 | 62.8 | 78.6 | |
| 증발기 수압 드롭 (kPa) |
25 | 32 | 37 | 52 | 63 | 70 | 73 | 49 | 83 | |
| 운전 잡음 dB(A) | 73.1 | 73.7 | 74.8 | 75.0 | 75.0 | 75.0 | 75.0 | 75.0 | 75.0 | |
| 전체 중량 (Kg) | 1040 | 1070 | 1260 | 1600 | 1690 | 1920 | 2150 | 2500 | 2850 | |
| 운반 저울 (Kg) | 1140 | 1180 | 1420 | 1760 | 1860 | 2100 | 2360 | 2780 | 3140 | |
열 회수 :
| 모델 HLWD~ | 70SMR | 90SMR | 120SMR | 175SMR | 205SMR | 240SMR | 280SMR | 340SMR | 420SMR | |
| 차게하는 요금(KG) | 21 | 28 | 35 | 49 | 58 | 65 | 78 | 95 | 115 | |
| 열기 개간된 크기 | X1000 킬로칼로리 / Ｈ | 17.2 | 23.4 | 30.8 | 44.9 | 52.9 | 61.1 | 72.8 | 86.6 | 108.5 |
| KW | 20 | 27 | 36 | 52 | 61 | 71 | 85 | 101 | 126 | |
| 범용 동기 송수신 회로 | 5.7 | 7.8 | 10.2 | 14.8 | 17.5 | 20.2 | 24.1 | 28.7 | 35.9 | |
| 열기 복구자 | 샐과 튜브형 | |||||||||
| 물 측면 맥스 압력 (MPa) | 1 | |||||||||
| 히트 복구자(인치)에 대한 파이프의 Dia | 1" | 1-1/2" | 1-1/2" | 1-1/2" | 2" | 2" | 2" | 2" | 3" | |
| 재생 수 Flow(m3/h) | 3.4 | 4.7 | 6.2 | 9.0 | 10.6 | 12.2 | 14.6 | 17.3 | 34.7 | |
| 열 회수 장치 수압 하락(kPa) | 21 | 24 | 23 | 27 | 27 | 26 | 26 | 26 | 32 | |
| 전체 중량 (Kg) | 1040 | 1070 | 1260 | 1600 | 1740 | 2000 | 2230 | 2580 | 3920 | |
| 운반 저울 (Kg) | 1140 | 1180 | 1420 | 1760 | 1910 | 2180 | 2440 | 2860 | 4490 | |
